표준형 스프로켓의 사양

표준형 스프로켓의 사양

로울러체인 전동은 체인과 스프로켓 일체로 되어 움직이기 때문에 체인은 물론 스프로켓 경도가 높은 것이 아니면 우수한 전동은 불가능 합니다. 스프로켓의 형식, 치형, 재질, 잇빨수, 정확한 치수 등의 여하에 따라 사용하는 로울러체인전동의 수명을 좌우하는 점은 당연합니다. 스프로켓은 정선된 재료로 정밀하게 가공하였으므로 로울러체인과 함께 사용한다면 가장 적절하고 경제적인 우수한 로울러 체인 전동이 될 것으로 확신할 수 있습니다.

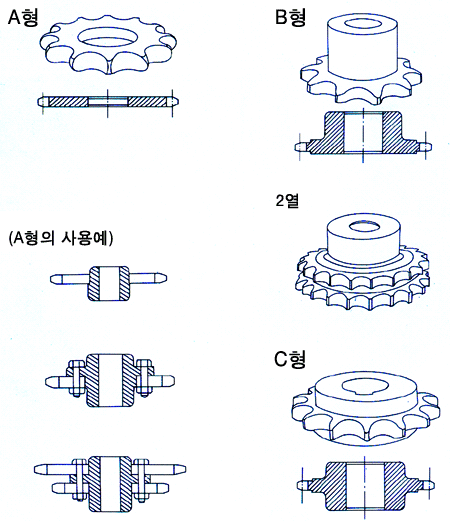

1. 형식

2. 치형(이빨모양)

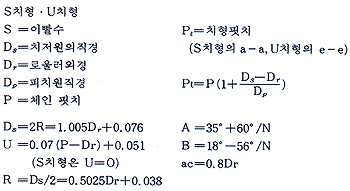

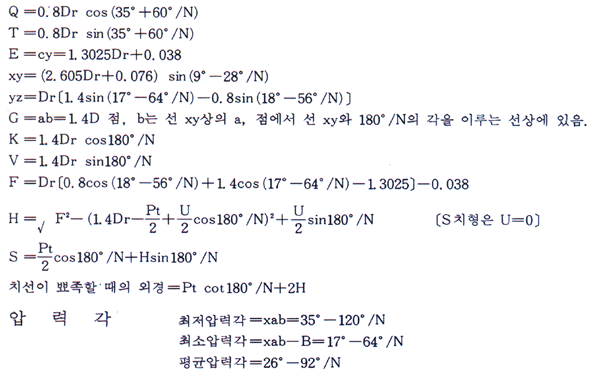

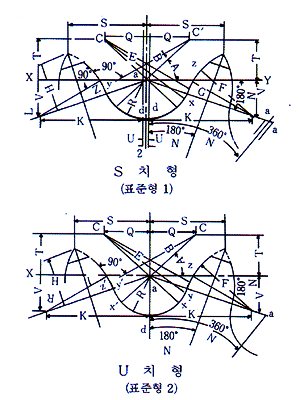

로울러 체인 전동에 있어서 스프로켓의 치형으로서는 체인장력을 흡수하는 적당한 압력각이 있을 것, 체인의 마모 및 늘어남에 의하여 정합위치가 변하여도 적당한 압력각이 보존될 것, 체인이 새 것 일 때나 사용하여 늘어난 것에 간섭하지 않도록 적당한 도피각을 줄 것, 적당한 공구로 용이하게 치절이 가능할 것, (당사에서는 이빨부를 모두 흡브 또는 피니언 컷터로 치절까공함) 등이 필요합니다. 당사에서는 그림과 같이 JIS규격의 S치형 및 U치형을 채용하고 있습니다.

3. 재질

체인의 감합에 의한 충격 및 로울러와의 접촉에 의한 마모를 일으키는 스프로켓의 치저부(이뿌리)에는 강인성, 내마모성을 보지시켜야 하기 때문에 열처리에 적합한 재료를 사용하고 있으며 필요에 따라서 치선경화도 가능합니다. 고주파 담금질이나 붕소강을 써서 경도를 HRC45정도로 하는 것이 바람직합니다.
